Grafana 看板使用指南

本文介绍如何导入 Grafana 模板、选择监控范围，以及如何通过看板定位任务、API Server 和 MongoDB 异常。开始前，请先完成Prometheus 采集检查。

下载模板

模板	适用范围	下载
TapData 服务监控	任务状态、同步延迟、连接状态、节点处理耗时和启动里程碑	下载
API Server	实例存活、请求量、非 2xx 请求、CPU、内存、GC、文件句柄和日志	下载
MongoDB	exporter 和数据库连接、复制集状态、连接数、操作速率和 WiredTiger 缓存	下载

模板用于日常查看和排查趋势，异常通知仍需要使用 Prometheus 告警规则。面板阈值应按照指标说明与健康判定，结合任务 SLA 和环境基线调整。

TapData 服务模板需要 Flow Engine 提供 task_* 指标。Flow Engine 的 Target 为 UP，只说明 Prometheus 能够采集该组件，不代表任务面板一定有数据。

导入和配置

1. 在 Grafana 中选择 Connections > Data sources，添加 Prometheus 数据源。按照本文示例部署时，数据源地址填写 http://prometheus:9090，然后单击 Save & test。



   图中的服务器地址仅为示例，请填写 Grafana 可以访问的 Prometheus 地址。

2. 解压下载文件，得到 JSON 模板。

3. 选择 Dashboards > New > Import，上传 JSON；在导入页的 Prometheus 下拉框中选择刚刚添加的数据源，然后完成导入。

4. 根据模板选择监控范围：

   模板	需要选择的变量
   TapData 服务	project、Flow Engine instance、task_name、interval
   API Server	project、job、instance、pid、interval
   MongoDB	project、instance、interval

5. 先选择单个实例检查数据，确认正确后再使用 All 查看汇总结果。

第一次打开看板

先将时间范围设为最近 15 分钟，再依次选择 project、单个 instance 和一个正在运行的 task_name。确认状态、延迟和任务名称与 TapData 任务监控页面一致后，再选择 All 查看汇总数据。这样可以避免因时间范围过大或一次汇总多个实例而误判。

模板使用 Grafana 的标准 DS_PROMETHEUS 输入变量。导入时选择数据源后，Grafana 会将模板中的占位符替换为当前环境的数据源 UID；不需要手工编辑 JSON。若导入页没有显示 Prometheus 下拉框，请重新下载本页模板，避免继续使用缺少数据源声明的旧文件。

模板依赖 Prometheus 抓取配置添加的 project 标签。导入后无数据时，先在 Prometheus 执行：

sum(up{project="tapdata-prod"} == 1)

如果返回 0 或无数据，先修复抓取配置；如果目标为 UP 但任务变量为空，再检查：

count(task_status{project="tapdata-prod",job="tapdata-flow-engine"})
count(task_milestone_status{project="tapdata-prod",job="tapdata-flow-engine"})

请在至少一个任务运行时完成这项检查。两个查询均无数据时，不要继续修改 Grafana 变量或删除标签过滤条件来“恢复”面板；应先按照核心任务指标中的步骤确认当前环境是否提供任务指标。

确认看板数据

导入模板后，按照以下步骤确认看板中的数据与实际环境一致：

1. Prometheus 数据源执行 Save & test 成功，Grafana 服务所在环境可以访问该数据源地址。
2. 看板顶部变量能够列出当前环境的 project、job、instance、task_name 或 pid；选择 All 时，有相应指标的面板仍能显示数据。
3. 已确认指标地址提供 task_status 时，正常任务数量与计划一致；异常任务为 0 时显示绿色，大于等于 1 时显示红色。
4. 任务状态和连接状态的数值映射符合核心任务指标，延迟和节点耗时的单位为毫秒。
5. API Server 端点有指标时，Instance State 为 Running，实例数和进程数不应为 0。
6. MongoDB 看板中的 Exporter Target 和 MongoDB Connection 均为 1；复制集状态与实际拓扑一致。

判读 TapData 服务看板

按照“总览 → 异常任务 → 延迟 → 节点 → 启动阶段”的顺序查看：

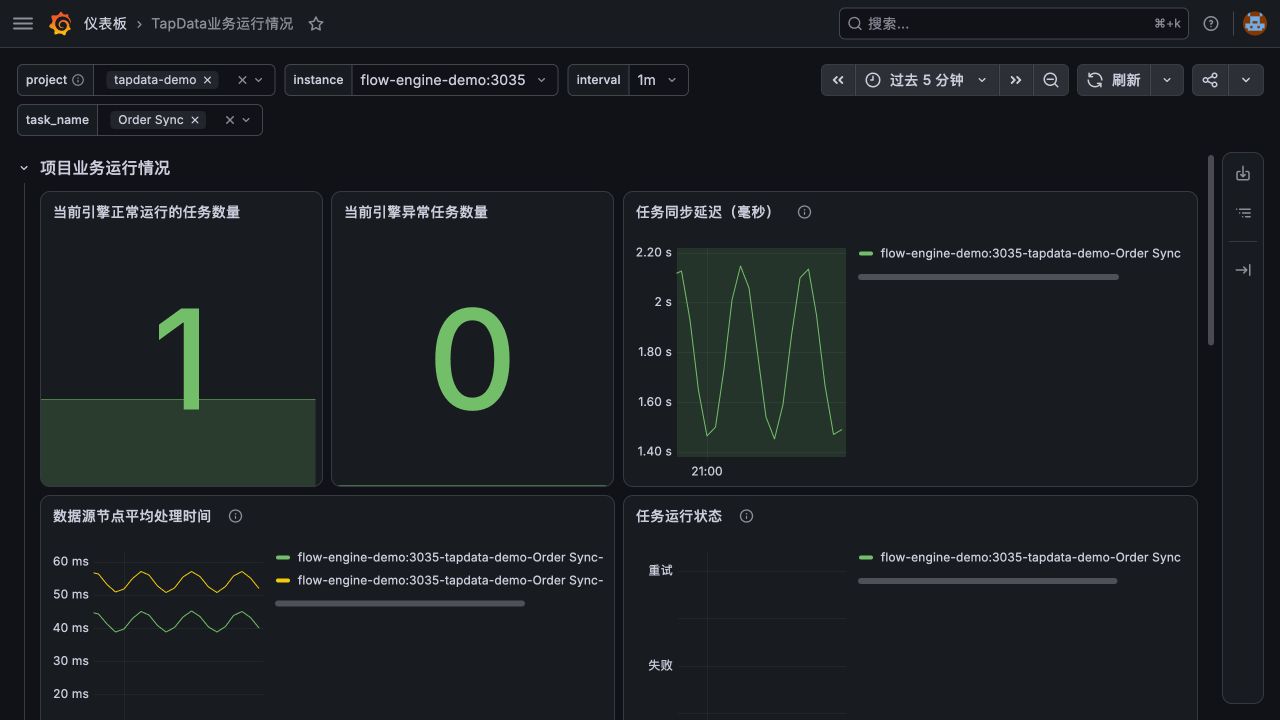

图中使用 tapdata-demo 演示数据说明正常看板的布局和状态颜色。实际项目、实例、任务、曲线和数值取决于当前环境。

面板	正常表现	异常表现	下一步
当前引擎正常运行的任务数量	与计划运行任务数一致	数量下降或为 0	查看异常任务数、任务状态和 Flow Engine up。
当前引擎异常任务数量	为 0	大于 0，包含失败或重试任务	按任务名称定位，检查任务日志和连接。
任务运行状态	0	1 失败；2 重试	失败立即处理；重试持续 10 分钟按故障处理。
任务同步延迟	在任务 SLA 内，尖峰后回落	长期超过 SLA 或持续上升	对比节点耗时、源端写入、目标端写入和网络。
任务数据源连接状态	0	1 网络/服务端异常；2 凭据无效	测试连接并检查数据库、网络、证书和凭据。
数据源节点平均处理时间	在同一节点历史区间内波动	与同步延迟一起持续升高	定位对应源或目标节点的慢查询、连接数和写入能力。
任务启动里程碑	启动阶段逐步完成	长期等待、运行或出现错误	查看对应里程碑和任务启动日志。

任务延迟没有适用于所有任务的统一正常值。例如，要求 10 秒内完成的任务和允许 5 分钟延迟的任务不能共用同一告警阈值。优先使用任务 SLA；没有 SLA 时，先建立一周基线。

判读 API Server 看板

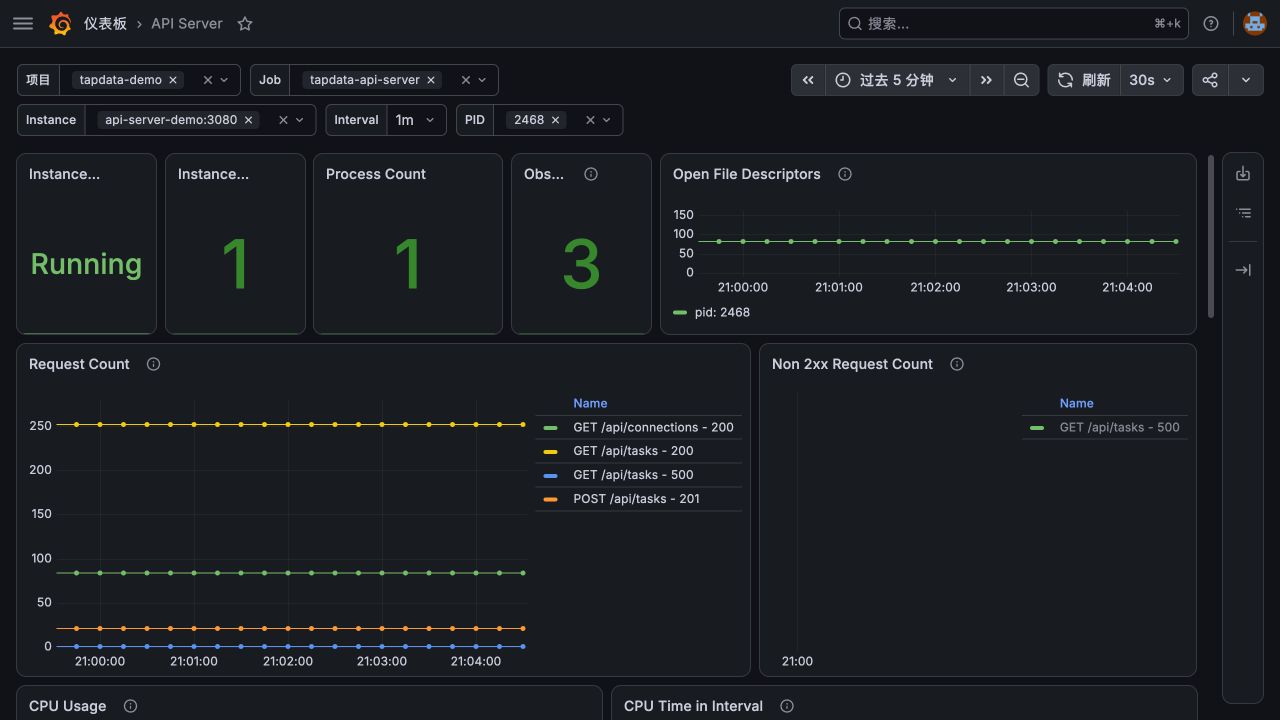

图中使用 tapdata-demo 演示数据说明看板布局。实际接口、请求量、进程号和资源曲线取决于当前环境。

1. Instance State 为 Down：先在 Prometheus 检查 up{job="tapdata-api-server"}，再检查 /status、进程和 /metrics。
2. Observed API Routes：统计当前时间范围内产生过非 404 请求的 method/path 组合数量，不表示正在执行的请求数。404 请求通常表示没有匹配到已知接口，因此不计入接口数量。
3. Request Count：用于识别流量变化，不配置固定上限。突增时按 path、method 和 statusCode 定位来源。
4. Non 2xx Request Count：区分 3xx、4xx 与 5xx。3xx/4xx 不一定是服务端故障；持续增长的 5xx 需要结合服务端日志和依赖状态处理。
5. CPU Usage、CPU Time in Interval、Memory、Heap 和 GC：CPU 时间、GC Count 和 GC Duration 均按所选 interval 计算，不是进程启动后的累计值。资源指标持续高位并同时出现 5xx、响应变慢或进程重启时升级处理。
6. Open File Descriptors：关注持续增长以及与进程上限的比例，单次绝对值不能独立判断故障。

API 模板依赖 /metrics。如果 http://<api-server-host>:3080/metrics 返回 404，请先确认当前部署是否提供 API Server 指标端点。

判读 MongoDB 看板

按照“采集链路 → 数据库连接 → 复制集 → 连接数 → 操作与缓存”的顺序查看：

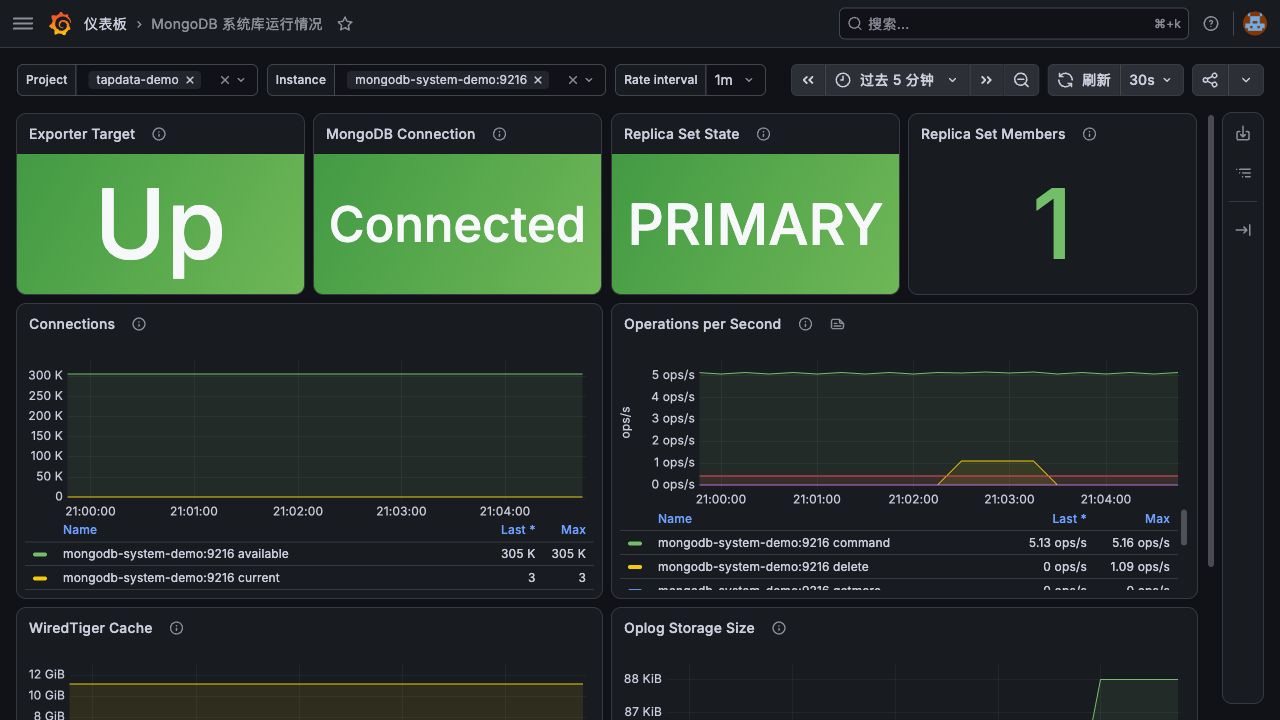

图中使用独立的单节点副本集和真实 mongodb_exporter 指标说明正常看板的布局。实际成员数、连接、操作速率、缓存和 Oplog 大小取决于系统库规格和负载。

1. Exporter Target 为 0：Prometheus 无法抓取 exporter，先检查 exporter 容器、网络和端口。
2. MongoDB Connection 为 0：exporter 正常，但无法连接数据库，检查系统库状态、URI、认证库、证书和网络。
3. Replica Set State：1 为 PRIMARY、2 为 SECONDARY、7 为 ARBITER；其他状态持续存在时检查复制集。单节点部署没有该指标时，不把 No data 当作故障。
4. Connections：观察当前连接是否持续增长，以及可用连接是否持续下降。绝对数量应与系统库规格和历史基线比较。
5. Operations：操作速率随 TapData 任务和管理操作变化。突增本身不是故障，应与数据库延迟、缓存、磁盘和 TapData 任务影响一起判断。
6. WiredTiger Cache：使用量长期接近配置上限，并同时出现磁盘 I/O、复制或任务延迟时，才升级为容量问题。

MongoDB exporter 的部署方法参见配置 MongoDB 监控，指标说明参见MongoDB 指标。

无数据排查

按以下顺序排查，可以避免在 Grafana 中反复修改查询却找不到根因：

1. 端点：直接访问指标 URL，确认 HTTP 200 且有指标样本。
2. Target：在 Prometheus 的 Status > Target health 中确认对应作业为 UP。
3. 指标查询：在 Prometheus 查询指标名，确认查询有结果。
4. 标签：检查 project、job、instance、task_name 等实际值；MongoDB exporter 的标签还会受版本和启用的采集项（collector）影响。
5. 变量：在 Grafana 的仪表板设置 > 变量中预览变量结果。
6. 时间范围：选择指标实际产生数据的时间段；任务停止后部分任务指标可能消失。

不要为了显示数据而删除 project 或 job 过滤条件，否则可能混入其他环境或组件的数据。

No data 与数值 0 含义不同：

显示结果	含义
0	查询找到了指标数据，当前值为零。
No data	当前查询条件和时间范围内没有匹配的数据。

即使任务正在运行，只要当前环境没有提供任务指标，任务面板仍会显示 No data。此时按上述顺序检查指标地址、Target、指标查询和标签，不要直接判断任务正常或异常。

日常使用建议

• 将总览、任务详情和组件资源分层，不在一个页面堆叠所有原始指标。
• 面板标题写明单位，状态值使用 Value Mapping，阈值颜色与告警等级保持一致。
• 对发布、扩容和任务配置变更添加 Annotation，便于解释曲线突变。
• 看板 JSON 与告警规则一并纳入版本管理；修改后记录原因和验证结果。
• Grafana 适合趋势分析，Prometheus/Alertmanager 负责规则评估和通知，不要依赖人工盯屏发现故障。

更多设计建议参见 Grafana dashboard best practices和 Grafana variables。
